Van Bướm

Giới thiệu về van bướm

Van bướm tên tiếng anh là Butterfly valve được gọi tắt là van bướm hoặc van cánh bướm, nó là một trong những loại van công nghiệp được sử dụng phổ biến hiện nay. Bởi van bướm có cấu tạo đơn giản, và đặc biệt là chi phí để mua loại van này thấp hơn so với các loại van công nghiệp có cùng chức năng khác.

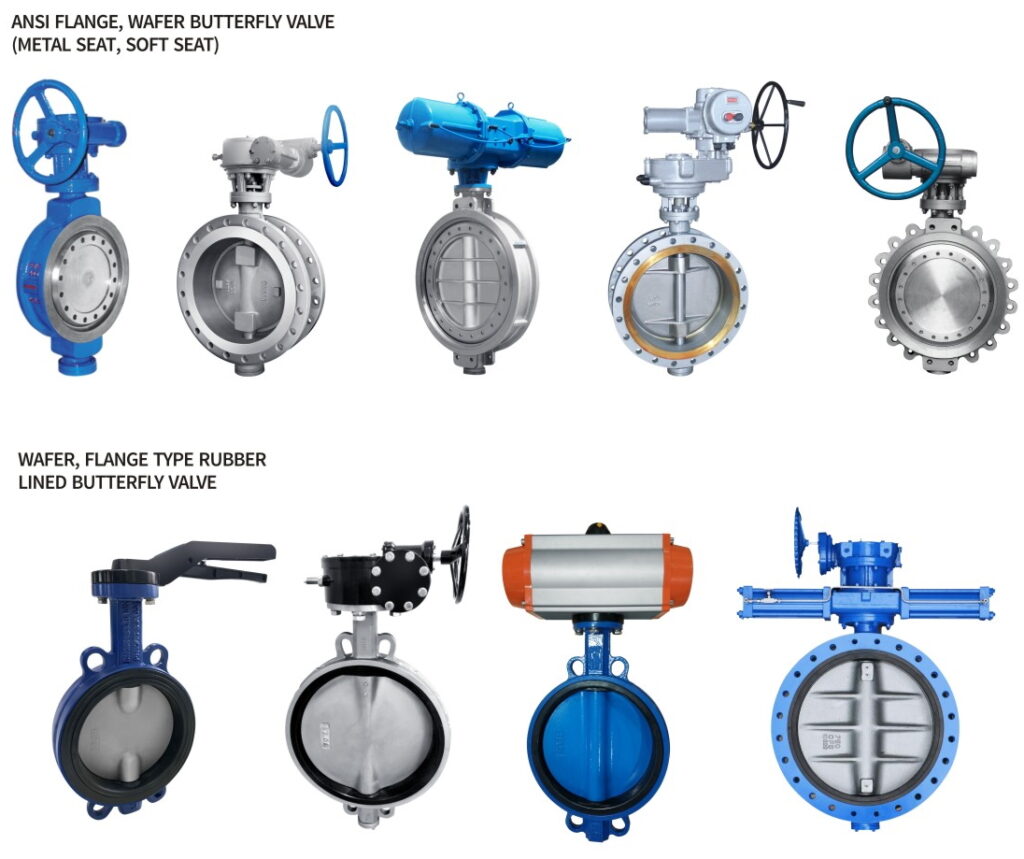

Van bướm là loại van công nghiệp dùng để điều tiết (đóng/mở) dòng chảy trong đường ống với nhiều loại kích thước khác nhau.  Do đặc điểm cấu tạo thoạt nhìn giống con bướm nên gọi tắt là van bướm (butterfly valve). Van đóng/ mở lưu chất nhờ bộ phận đĩa có thể xoay quanh trục với các góc khác nhau. Thông thường valve bướm được điều khiển bởi tay gạt, tay quay hoặc các bộ tác động điện hoặc khí nén. Cùng với van cổng, van dao, van bi thì van bướm là một trong những loại van đóng nhanh/ mở nhanh

Cấu tạo và nguyên lý hoạt động của van bướm

• Van bướm có cấu tạo khá đơn giản, bao gồm: thân van, trục van, đĩa van, bộ phận làm kín, bộ phận điều khiển và một số bộ phận bánh răng định vị, bulong…

– Thân van có dạng khung tròn đúc liền khối bằng kim loại hoặc nhựa. Trên thân van có các lỗ để bắt bulong cố định van vào hệ thống.
– Đĩa van: có dạng cánh bướm, được gắn cố định với một đầu của trục van, có thể xoay một góc 90 độ so với thân van.
– Trục van: Là trục truyền động bằng Inox, hoặc gang…, một đầu gắn với đĩa van, một đầu được gắn với các thiết bị điều khiển.
– Bộ phận làm kín: Là bộ phận đảm bảo độ kín giữa các mặt kết nối như giữa đĩa van với thân van, thường được chế tạo bằng cao su, PTFE …
– Thiết bị điều khiển: có thể là tay gạt, tay quay vô lăng, bộ điều khiển điện, bộ điều khiển khí nén… kết nối với trục van, để truyền động điều khiển.

• Nguyên lý hoạt động: Khi ở trạng thái đóng hoàn toàn, đĩa van nằm song song với thân van, chắn ngang dòng chảy lưu chất. Khi tác động lực vào thiết bị điều khiển tay gạt, tay quay(với bộ điều khiển tự động là cấp điện hoặc khí nén), lực tác động truyền đến trục van và đĩa van, khiến đĩa van xoay theo góc mở. Khi đó, dòng lưu chất đã được mở, có thể chảy qua van với lưu lượng tùy thuộc góc mở của đĩa van. Và trạng thái mở hoàn toàn tương ứng vị trí góc mở của đĩa van vuông một góc 90 độ với thân van.

Đánh giá chung

– Ưu điểm

• Là loại van công nghiệp được sử dụng phổ biến hiện nay trong các nhà máy, xí nghiệp.
• Thiết kế nhẹ, nhỏ gọn phù hợp với các nhu cầu bảo trì đòi hỏi không gian nhỏ.
• Giá thành van bướm rẻ hơn nhiều so với các loại van công nghiệp cùng chức năng như van bi, van cổng…
• Dễ dàng vận hành (vận hành tay gạt, tay quay, khí nén hoặc bằng điện)

– Nhược điểm

• Sử dụng tốt nhất ở môi trường áp suất thấp, nên môi trường áp suất cao không phù hợp với nó.
• Van bướm hạn chế mở điều tiết từ 15 o C đến 80 o C
